Zusammenfassung
Die Stabilität von Gewächshäusern wird durch das Zusammenspiel von Umgebungsbelastungen und der baulichen Konstruktion beeinflusst. Unter diesen Belastungen stellen Wind und Niederschlag zwei grundlegend unterschiedliche mechanische Kräfte dar: Wind verursacht kurzzeitigen dynamischen Druck, während Niederschlag zu anhaltenden statischen Belastungen führt. Obwohl Gewächshauskonstruktionen häufig anhand der Materialfestigkeit oder der Rahmenstärke bewertet werden, sind strukturelle Versagen häufiger auf unzureichende Verankerung, mangelhafte Entwässerungskonzepte oder unsachgemäße Fundamentvorbereitung zurückzuführen.
Dieser Beitrag analysiert die Stabilität von Gewächshäusern aus ingenieurtechnischer Sicht und konzentriert sich dabei auf vier entscheidende Faktoren: Windwiderstand, Regenlastkapazität, Fundamentkonstruktion und Verankerungsmethoden. Anhand von statischen Analysen und der Bewertung von Umweltbelastungen zeigt die Studie, dass die Stabilität von Gewächshäusern nicht auf ein einzelnes Konstruktionsmerkmal zurückgeführt werden kann. Vielmehr hängt die langfristige strukturelle Sicherheit von der kombinierten Leistung von struktureller Steifigkeit, Lastverteilung, Wasserableitung und Bodenbefestigung ab.
Es wird ein vereinfachtes Modell zur strukturellen Stabilität vorgeschlagen:
Stabilität = Windwiderstand × Regenlastkapazität × Entwässerungsplanung × Fundamentsystem × Verankerungsmethode
Die Analyse zeigt, dass die Gesamtstabilität des Gewächshauses erheblich beeinträchtigt werden kann, wenn eine dieser Komponenten fehlt oder unwirksam ist.
Dieser Beitrag analysiert die Stabilität von Gewächshäusern aus ingenieurtechnischer Sicht und konzentriert sich dabei auf vier entscheidende Faktoren: Windwiderstand, Regenlastkapazität, Fundamentkonstruktion und Verankerungsmethoden. Anhand von statischen Analysen und der Bewertung von Umweltbelastungen zeigt die Studie, dass die Stabilität von Gewächshäusern nicht auf ein einzelnes Konstruktionsmerkmal zurückgeführt werden kann. Vielmehr hängt die langfristige strukturelle Sicherheit von der kombinierten Leistung von struktureller Steifigkeit, Lastverteilung, Wasserableitung und Bodenbefestigung ab.
Es wird ein vereinfachtes Modell zur strukturellen Stabilität vorgeschlagen:
Stabilität = Windwiderstand × Regenlastkapazität × Entwässerungsplanung × Fundamentsystem × Verankerungsmethode
Die Analyse zeigt, dass die Gesamtstabilität des Gewächshauses erheblich beeinträchtigt werden kann, wenn eine dieser Komponenten fehlt oder unwirksam ist.
Stichwörter
Gewächshaustechnik
Begehbare Gewächshäuser
Anbaugewächshäuser
Mini-Gewächshäuser
Gewächshäuser aus Holz
Statik
Windlast
Regenlast
Fundamentplanung
Verankerungssysteme
Begehbare Gewächshäuser
Anbaugewächshäuser
Mini-Gewächshäuser
Gewächshäuser aus Holz
Statik
Windlast
Regenlast
Fundamentplanung
Verankerungssysteme
1. Einleitung
Gewächshäuser sind leichte Konstruktionen, die dazu dienen, kontrollierte Mikroklimata für den Pflanzenanbau zu schaffen. Im Vergleich zu herkömmlichen Gebäuden kommen bei Gewächshauskonstruktionen in der Regel leichtere Materialien und einfachere Tragwerke zum Einsatz. Diese Bauweise bietet zwar Flexibilität und Kosteneffizienz, erhöht jedoch auch die Anfälligkeit gegenüber Umwelteinflüssen wie Wind und Regen.
Strukturelle Schäden an Gewächshäusern werden häufig auf extreme Wetterereignisse zurückgeführt. Feldbeobachtungen und Installationsberichte deuten jedoch darauf hin, dass die meisten Schäden unter moderaten, aber anhaltenden Umweltbelastungen auftreten, insbesondere wenn die Installationsbedingungen unzureichend sind.
Zwei Umwelteinflüsse spielen eine entscheidende Rolle für die strukturelle Stabilität von Gewächshäusern:
Winddruck, der kurzfristige dynamische Kräfte erzeugt, die auf die Außenflächen der Konstruktion einwirken.
Regenlast, die durch Wasseransammlungen auf den Dachflächen einen kontinuierlichen Schwerkraftdruck erzeugt.
Das Verständnis der unterschiedlichen mechanischen Eigenschaften dieser Kräfte ist für die Bewertung der Sicherheit von Gewächshäusern unerlässlich.
Darüber hinaus entscheidet die Wirksamkeit des Fundamentsystems und der Verankerungsmethode oft darüber, ob sich die strukturelle Festigkeit in tatsächliche Stabilität umsetzen lässt.
Strukturelle Schäden an Gewächshäusern werden häufig auf extreme Wetterereignisse zurückgeführt. Feldbeobachtungen und Installationsberichte deuten jedoch darauf hin, dass die meisten Schäden unter moderaten, aber anhaltenden Umweltbelastungen auftreten, insbesondere wenn die Installationsbedingungen unzureichend sind.
Zwei Umwelteinflüsse spielen eine entscheidende Rolle für die strukturelle Stabilität von Gewächshäusern:
Winddruck, der kurzfristige dynamische Kräfte erzeugt, die auf die Außenflächen der Konstruktion einwirken.
Regenlast, die durch Wasseransammlungen auf den Dachflächen einen kontinuierlichen Schwerkraftdruck erzeugt.
Das Verständnis der unterschiedlichen mechanischen Eigenschaften dieser Kräfte ist für die Bewertung der Sicherheit von Gewächshäusern unerlässlich.
Darüber hinaus entscheidet die Wirksamkeit des Fundamentsystems und der Verankerungsmethode oft darüber, ob sich die strukturelle Festigkeit in tatsächliche Stabilität umsetzen lässt.
2. Environmental Load Analysis
2.1 Windlastcharakteristik
Der Wind ist eine dynamische Umweltkraft, die durch schnelle Schwankungen des Drucks und der Richtung gekennzeichnet ist. Wenn der Wind mit einer Gewächshausstruktur interagiert, erzeugt er sowohl Außendruck als auch Innendruck, die zusammen die strukturelle Stabilität beeinflussen.
Windlast ist gekennzeichnet durch:
Impact kurzer Dauer
Rapid pressure variation
Direktionale Kraftverteilung
Von einem strukturellen Ingenieurstandpunkt aus prüft der Wind hauptsächlich:
Gestellsteifigkeit
Panelintegrität
Erdankerwirksamkeit
Wenn eine Gewächshauskonstruktion nicht richtig verankert ist, können Windkräfte Hebung, Gleiten oder Umkippenverursachen.
2.2 Eigenschaften der Regenlast
Im Gegensatz zum Wind erzeugt der Regen eine statische Last , die sich allmählich auf der Dachoberfläche ansammelt.
Die Eigenschaften der Regenlast sind:
Langzeit
Ständiger Gravitationsdruck
Potenzielle Akkumulation aufgrund von Drainagebeschränkungen
Wenn die Dachentwässerung unzureichend ist, kann stehendes Wasser erhebliche zusätzliche Lasten erzeugen.
Technische Berechnungen zeigen:
1 cm stehendes Wasser entspricht etwa 10 kg Belastung pro Quadratmeter.
Bei längerem Regen kann die akkumulierte Last die Tragfähigkeit von Leichtbau-Gewächshausrahmen überschreiten.
Regenlast führt häufig zu progressiver struktureller Verformung, wie:
Membranversackung
Plattenbiegen
Frame fatigue
Im Gegensatz zu Windschäden, die plötzlich auftreten können, ist der durch Regen verursachte strukturelle Ausfall in der Regel ein schrittweiser Prozess.
Der Wind ist eine dynamische Umweltkraft, die durch schnelle Schwankungen des Drucks und der Richtung gekennzeichnet ist. Wenn der Wind mit einer Gewächshausstruktur interagiert, erzeugt er sowohl Außendruck als auch Innendruck, die zusammen die strukturelle Stabilität beeinflussen.
Windlast ist gekennzeichnet durch:
Impact kurzer Dauer
Rapid pressure variation
Direktionale Kraftverteilung
Von einem strukturellen Ingenieurstandpunkt aus prüft der Wind hauptsächlich:
Gestellsteifigkeit
Panelintegrität
Erdankerwirksamkeit
Wenn eine Gewächshauskonstruktion nicht richtig verankert ist, können Windkräfte Hebung, Gleiten oder Umkippenverursachen.
2.2 Eigenschaften der Regenlast
Im Gegensatz zum Wind erzeugt der Regen eine statische Last , die sich allmählich auf der Dachoberfläche ansammelt.
Die Eigenschaften der Regenlast sind:
Langzeit
Ständiger Gravitationsdruck
Potenzielle Akkumulation aufgrund von Drainagebeschränkungen
Wenn die Dachentwässerung unzureichend ist, kann stehendes Wasser erhebliche zusätzliche Lasten erzeugen.
Technische Berechnungen zeigen:
1 cm stehendes Wasser entspricht etwa 10 kg Belastung pro Quadratmeter.
Bei längerem Regen kann die akkumulierte Last die Tragfähigkeit von Leichtbau-Gewächshausrahmen überschreiten.
Regenlast führt häufig zu progressiver struktureller Verformung, wie:
Membranversackung
Plattenbiegen
Frame fatigue
Im Gegensatz zu Windschäden, die plötzlich auftreten können, ist der durch Regen verursachte strukturelle Ausfall in der Regel ein schrittweiser Prozess.
3. Mechanismen der Windbeständigkeit von Bauwerken

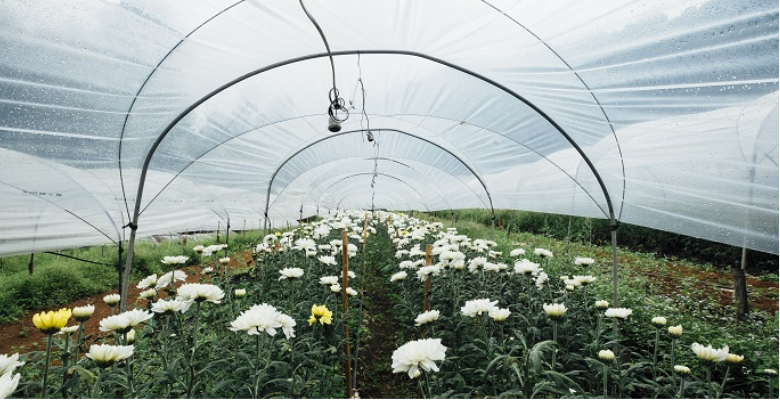

3.1 Mit Folie überdachte Gewächshäuser
Bei Foliengewächshäusern dienen flexible Kunststofffolien als primäres Abdeckmaterial. Bei starkem Wind kann sich die Folienoberfläche ähnlich wie ein Segel verhalten, was zu einem als „Segeleffekt“ bekannten Phänomen führt. Dieser Vorgang läuft wie folgt ab: 1. Der Winddruck bläst die Folienoberfläche auf; 2. Der Luftdruck im Inneren steigt an; 3. An der Basis der Konstruktion entstehen Auftriebskräfte. Ist das Gewächshaus nicht sicher verankert, kann die gesamte Konstruktion vom Boden abgehoben werden. Daher sind Foliengewächshäuser in hohem Maße auf wirksame Bodenverankerungssysteme angewiesen.

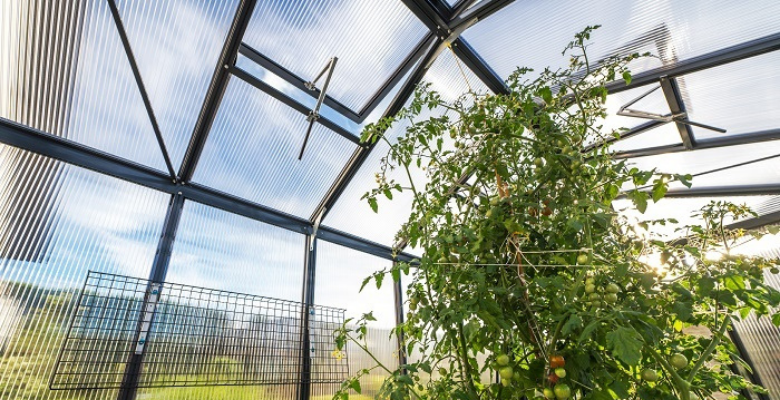

3.2 Gewächshäuser mit starren Wänden
Gewächshäuser, die aus starren Platten wie Polycarbonat- oder Acrylplatten gebaut sind, weisen ein anderes Windverhalten auf. Zu den Vorteilen zählen: 1. Geringere Verformung unter Winddruck; 2. Gleichmäßigere Verteilung der äußeren Kräfte; 3. Höhere strukturelle Stabilität. Allerdings vergrößern starre Platten auch die dem Wind ausgesetzte Oberfläche, was zu erheblichen Seitenkräften führen kann. Ist die Konstruktion nicht verankert, kann das Gewächshaus seitlich verschoben und als Ganzes umgestürzt werden.
3.3 Strukturverschiebung ohne strukturelle Schäden
In vielen Fällen bleibt die Gewächshauskonstruktion physisch unbeschädigt, während das Fundament versagt.
Typische Ursachen sind: 1. Fehlende Bodenanker; 2. Unzureichende Fundamentverstärkung; 3. Fehlende Gegengewichte
In solchen Fällen kann sich die gesamte Konstruktion verschieben oder abrutschen, ohne dass der Rahmen beschädigt wird. Dies unterstreicht die entscheidende Bedeutung von Verankerungssystemen.
4. Regenlast und Dachkonstruktion
4.1 Dachneigung und Wasseransammlung
Die Dachneigung spielt eine entscheidende Rolle bei der Regenwasserableitung.
Ist die Neigung zu gering, kann sich Wasser auf der Dachoberfläche ansammeln und lokale Belastungen verursachen.
Dies kann zu folgenden Problemen führen: 1. Wasseransammlungen in der Dachbahn; 2. Durchbiegung der Platten; 3. Verformung des Unterkonstruktionsrahmens. Diese Auswirkungen verstärken sich mit anhaltendem Regen.
4.2 Verteilung der strukturellen Unterstützung
Die Anzahl und der Abstand der Dachstützbalken beeinflussen die Verteilung der Regenlasten auf die Konstruktion.
Bei Konstruktionen mit begrenzten Dachstützen kann es zu Lastkonzentrationen kommen, was das Risiko von Verformungen erhöht.
Konstruktionen mit mehreren Stützbalken verteilen die Lasten gleichmäßiger und verbessern so die Gesamtstabilität.
Die Rahmenstärke und die Materialfestigkeit tragen ebenfalls zur Widerstandsfähigkeit gegen Schneelasten und Druckkräfte bei.

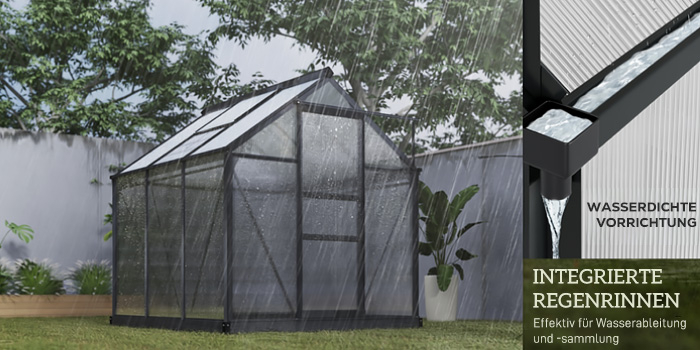

4.3 Entwässerungssysteme
Die Regenbeständigkeit hängt nicht nur von wasserabweisenden Materialien ab, sondern auch von einer effektiven Entwässerungskonstruktion.
Zu den wichtigsten Entwässerungsmerkmalen gehören: 1. Ausreichende Dachneigung; 2. Wasserablaufrinnen; 3. Entwässerungswege. Ohne geeignete Entwässerungssysteme kann es unabhängig vom Dachmaterial zu Wasseransammlungen kommen.
Gewächshaus mit Regenrinnen
255,90 €
UVP504,90 €-49%
Outsunny Gewächshaus Treibhaus Frühbeet, wetterbeständig, 192 x 192 x 203 cm, Schwarz
5. Fundamentsysteme
Das Fundamentsystem bildet die Schnittstelle zwischen der Gewächshauskonstruktion und dem Boden. Seine Auslegung wirkt sich unmittelbar auf die langfristige strukturelle Stabilität aus.
Drei gängige Fundamentsysteme sind weit verbreitet.
Drei gängige Fundamentsysteme sind weit verbreitet.

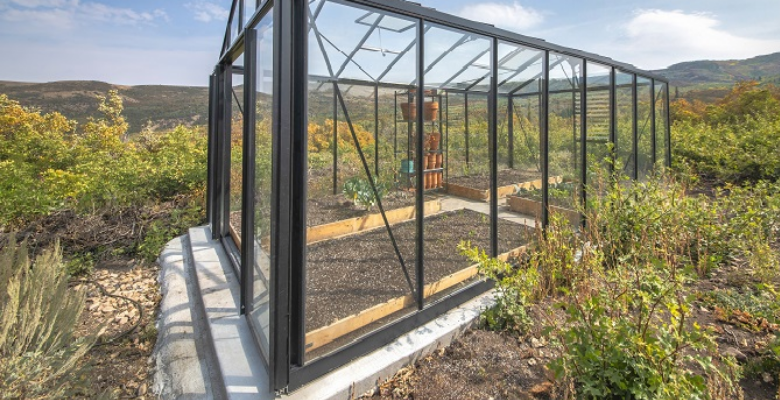

5.1 Flachfundamente
Flachfundamente bestehen aus einer durchgehenden Fläche, die die gesamte Gewächshauskonstruktion trägt. Zu den typischen Materialien gehören:
1. Betonplatten; 2. Ziegelpflaster; 3. Blockkonstruktionen; Vorteile: 1. Maximale strukturelle Stabilität; 2. Saubere und langlebige Arbeitsfläche; Einschränkungen: 1. Verhindert das direkte Pflanzen im Boden; 2. Kann als thermische Masse fungieren und Wärme oder Kälte speichern
Betonplatten können tagsüber Sonnenwärme speichern und nachts wieder abgeben, erschweren jedoch in warmen Klimazonen die Temperaturregelung.

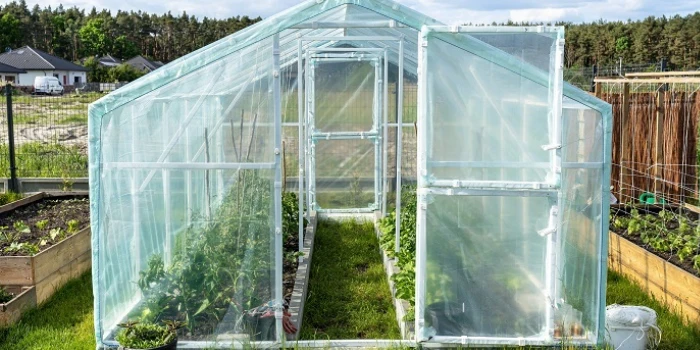

5.2 Streifenfundamente
Randfundamente bilden eine tragende Begrenzung um das Gewächshaus herum, während der Boden in der Mitte frei bleibt. Zu den gängigen Materialien gehören: 1. Behandeltes Holz; 2. Beton; 3. Ziegel Vorteile: 1. Ermöglicht das direkte Pflanzen im Boden; 2. Sorgt für eine natürliche Temperaturregulierung; Einschränkungen: 1. Erfordert eine ordnungsgemäße Verankerung im Boden; 2. Erfordert unter Umständen eine Feuchtigkeitsregulierung
Randfundamente werden häufig in Gewächshäusern für den Langzeitanbau verwendet.

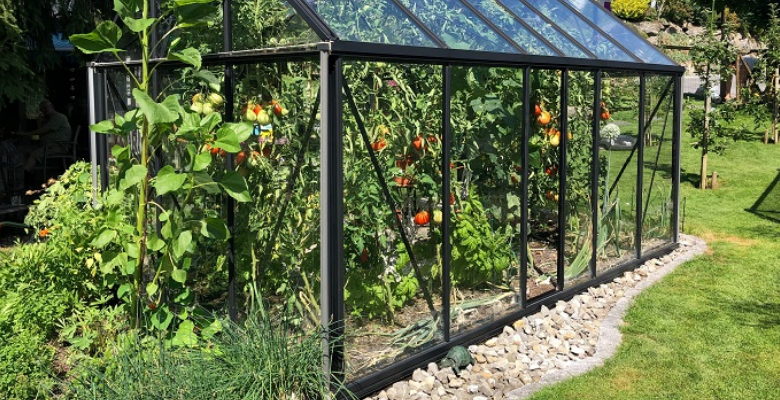

5.3 Installationen auf ebenem Untergrund
Die einfachste Fundamentmethode besteht darin, den Boden mit verdichteten Materialien wie Kies oder Sand zu ebnen. Vorteile:
1. Geringe Installationskosten; 2. Einfacher Bauablauf. Einschränkungen: 1. Geringere strukturelle Stabilität; 2. Vor allem für temporäre oder mobile Gewächshäuser geeignet.
Auch bei dieser Installationsmethode ist eine Verankerung unerlässlich.
6. Verankerungssysteme
Verankerungssysteme verhindern strukturelle Bewegungen, die durch Windkräfte verursacht werden.
Verschiedene Bodenverhältnisse erfordern unterschiedliche Verankerungsansätze.
Erd- oder Grasboden
Empfohlene Verankerungsmethoden sind:
Erdspießen
Windseile
Tiefe Anker für größere Strukturen
Tunnelgewächshäuser können auch erdgedeckte Ränder verwenden, um die Stabilität zu verbessern.
Beton- oder Fliesenoberflächen
Verankerungssysteme für harte Oberflächen umfassen:
Expansionschrauben
Metallklammern
Fundamentanker
In einigen Fällen können Gegengewichte wie Sandbeutel oder Wasserbehälter Verankerungssysteme ergänzen.
Jedoch sollten Gegengewichte allein keine mechanische Verankerung ersetzen.
Verschiedene Bodenverhältnisse erfordern unterschiedliche Verankerungsansätze.
Erd- oder Grasboden
Empfohlene Verankerungsmethoden sind:
Erdspießen
Windseile
Tiefe Anker für größere Strukturen
Tunnelgewächshäuser können auch erdgedeckte Ränder verwenden, um die Stabilität zu verbessern.
Beton- oder Fliesenoberflächen
Verankerungssysteme für harte Oberflächen umfassen:
Expansionschrauben
Metallklammern
Fundamentanker
In einigen Fällen können Gegengewichte wie Sandbeutel oder Wasserbehälter Verankerungssysteme ergänzen.
Jedoch sollten Gegengewichte allein keine mechanische Verankerung ersetzen.
7. Diskussion
Die Stabilität eines Gewächshauses kann nicht allein durch die Rahmenstärke oder die Materialfestigkeit bestimmt werden.
Stattdessen ergibt sich die strukturelle Sicherheit aus der kombinierten Wechselwirkung von:
Struktursteifigkeit
Umweltbelastungen
Fundamentstabilität
Ankerwirkung
Dieses Verhältnis kann durch folgendes vereinfachtes Modell ausgedrückt werden:
Stabilität = Windbeständigkeit × Regenbelastbarkeit × Entwässerungsentwurf × Fundamentsystem × Verankerungsmethode
Wenn eine Komponente fehlt oder nicht wirkt, kann die strukturelle Stabilität insgesamt beeinträchtigt werden.
Stattdessen ergibt sich die strukturelle Sicherheit aus der kombinierten Wechselwirkung von:
Struktursteifigkeit
Umweltbelastungen
Fundamentstabilität
Ankerwirkung
Dieses Verhältnis kann durch folgendes vereinfachtes Modell ausgedrückt werden:
Stabilität = Windbeständigkeit × Regenbelastbarkeit × Entwässerungsentwurf × Fundamentsystem × Verankerungsmethode
Wenn eine Komponente fehlt oder nicht wirkt, kann die strukturelle Stabilität insgesamt beeinträchtigt werden.
8. Schlussfolgerung
Gewächshauskonstruktionen sind komplexen Umweltbelastungen ausgesetzt, insbesondere Wind und Regen. Wind erzeugt kurzzeitige dynamische Kräfte, die die Verankerung der Konstruktion auf die Probe stellen, während Regen anhaltende statische Belastungen verursacht, die die Dachentwässerung und die Tragfähigkeit auf die Probe stellen.
Die Studie zeigt, dass die strukturelle Stabilität nicht nur von der Materialfestigkeit abhängt, sondern auch von der Fundamentkonstruktion, den Entwässerungssystemen und geeigneten Verankerungsmethoden.
Die meisten Schäden an Gewächshäusern entstehen nicht aufgrund extremer Wetterbedingungen, sondern aufgrund unsachgemäßer Installationspraktiken.
Daher sind eine ordnungsgemäße Verankerung und Fundamentvorbereitung unerlässlich, um die langfristige Stabilität des Gewächshauses zu gewährleisten.
Die Studie zeigt, dass die strukturelle Stabilität nicht nur von der Materialfestigkeit abhängt, sondern auch von der Fundamentkonstruktion, den Entwässerungssystemen und geeigneten Verankerungsmethoden.
Die meisten Schäden an Gewächshäusern entstehen nicht aufgrund extremer Wetterbedingungen, sondern aufgrund unsachgemäßer Installationspraktiken.
Daher sind eine ordnungsgemäße Verankerung und Fundamentvorbereitung unerlässlich, um die langfristige Stabilität des Gewächshauses zu gewährleisten.
Literaturverzeichnis
ASCE. (2016).
Minimale Entwurfsbelastungen und zugehörige Kriterien für Gebäude und andere Bauwerke (ASCE/SEI 7-16).
American Society of Civil Engineers.
https://ascelibrary.org
Aldrich, R. A., & Bartok, J. W. (1994).
Grünhaustechnik.
Northeast Regional Agricultural Engineering Service (NRAES).
Cornell-Universität.
Bartok, J. W. (2001).
Grünhauskonstruktionen und -entwürfe.
University of Connecticut Cooperative Extension.
Nelson, P. V. (2012).
Betrieb und Management von Gewächshäusern (7. Auflage).
Pearson Education.
FAO. (2013).
Leitlinien für das Design und den Bau von Gewächshäusern.
Food and Agriculture Organization of the United Nations.
https://www.fao.org
European Committee for Standardization. (2005).
EN 13031-1: Gewächshäuser – Entwurf und Bau.
Brüssel: CEN.
ASHRAE. (2017).
ASHRAE-Handbuch – Grundlagen.
American Society of Heating, Refrigerating and Air-Conditioning Engineers.
National Greenhouse Manufacturers Association (NGMA). (2010).
Konstruktionshandbuch für Gewächshäuser.
Seginer, I., Teitel, M., & Kantz, D. (2002).
Windlasten auf Gewächshauskonstruktionen.
Biosystems Engineering, 83(1), 93–104.
Montero, J. I., & Castilla, N. (2005).
Grünhausgestaltung für milde Winterklimate.
Acta Horticulturae.
Texas A&M AgriLife Extension. (2020).
Konstruktion und Gründung von Gewächshäusern.
University of Florida IFAS Extension. (2019).
Grünhausstruktursicherheit und Installationsrichtlinien.
Minimale Entwurfsbelastungen und zugehörige Kriterien für Gebäude und andere Bauwerke (ASCE/SEI 7-16).
American Society of Civil Engineers.
https://ascelibrary.org
Aldrich, R. A., & Bartok, J. W. (1994).
Grünhaustechnik.
Northeast Regional Agricultural Engineering Service (NRAES).
Cornell-Universität.
Bartok, J. W. (2001).
Grünhauskonstruktionen und -entwürfe.
University of Connecticut Cooperative Extension.
Nelson, P. V. (2012).
Betrieb und Management von Gewächshäusern (7. Auflage).
Pearson Education.
FAO. (2013).
Leitlinien für das Design und den Bau von Gewächshäusern.
Food and Agriculture Organization of the United Nations.
https://www.fao.org
European Committee for Standardization. (2005).
EN 13031-1: Gewächshäuser – Entwurf und Bau.
Brüssel: CEN.
ASHRAE. (2017).
ASHRAE-Handbuch – Grundlagen.
American Society of Heating, Refrigerating and Air-Conditioning Engineers.
National Greenhouse Manufacturers Association (NGMA). (2010).
Konstruktionshandbuch für Gewächshäuser.
Seginer, I., Teitel, M., & Kantz, D. (2002).
Windlasten auf Gewächshauskonstruktionen.
Biosystems Engineering, 83(1), 93–104.
Montero, J. I., & Castilla, N. (2005).
Grünhausgestaltung für milde Winterklimate.
Acta Horticulturae.
Texas A&M AgriLife Extension. (2020).
Konstruktion und Gründung von Gewächshäusern.
University of Florida IFAS Extension. (2019).
Grünhausstruktursicherheit und Installationsrichtlinien.
Über den Autor
Dr. Daniel Whitaker ist Agraringenieur und hat sich auf Gewächshauskonstruktionen und die Landwirtschaft unter kontrollierten Umweltbedingungen spezialisiert. Seine Arbeit konzentriert sich auf die strukturelle Stabilität, die Analyse von Umweltbelastungen und die Installationspraktiken für moderne Gewächshaussysteme.
